海拓高频焊机焊接车刀合金：颠覆认知的高效焊接技术，见过的都说绝！

车刀作为金属切削的 “牙齿”，其刀头（硬质合金）与刀杆（45# 钢）的焊接质量直接决定切削精度与寿命。传统氧焊焊接车刀合金时，易出现合金开裂、刀杆变形等问题，而海拓高频焊机凭借 “毫秒级精准控温 + 局部聚焦加热” 的特性，让车刀合金焊接变得高效又可靠，堪称金属加工领域的 “黑科技”。

高频焊接车刀合金：原理决定 “与众不同”

• 高频感应聚焦加热：通过定制 “U 型微型线圈”（内径 3-5mm），将高频电流（200-400kHz）的能量集中于刀头与刀杆的接缝处（面积仅 5-10mm2），3-5 秒内使焊缝温度精准升至 1050-1150℃（钎料熔点），既熔化钎料（如铜锌钎料）又不损伤硬质合金；
• 热影响区 “微乎其微”：刀头受热范围≤0.5mm（远低于氧焊的 5-8mm），避免合金因高温产生裂纹；刀杆温度≤200℃，保证其强度不受影响（硬度仍保持 HRC30 以上）；

• 钎料浸润 “无死角”：高频加热产生的电磁搅拌效应，使熔融钎料在毛细作用下充分填充接缝间隙（0.05-0.1mm），形成均匀致密的焊接层，剪切强度≥300MPa（远超行业 250MPa 标准）。

焊接过程：3 步搞定，效率惊掉下巴

1. 预处理：用砂纸打磨刀头与刀杆的焊接面（去除氧化层），在接缝处放置铜锌钎料片（厚度 0.1mm），涂抹少量硼砂助焊剂；

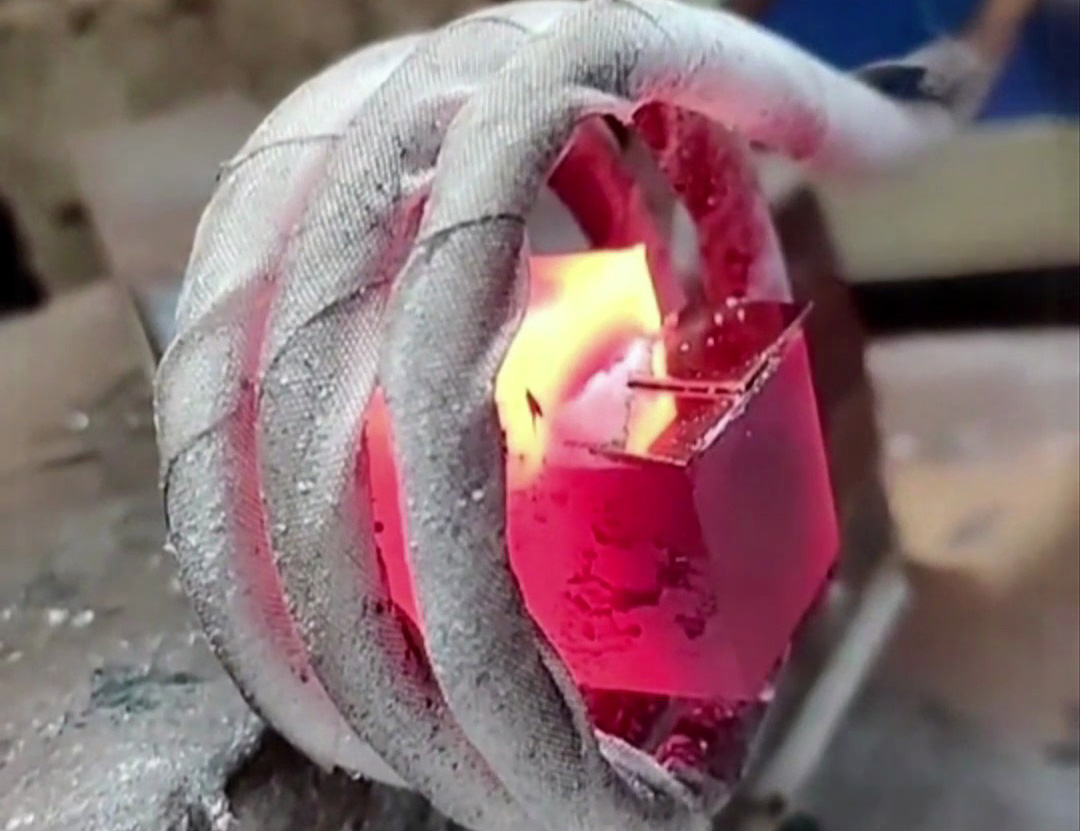

2. 定位加热：手持刀杆将接缝对准线圈中心（无需复杂工装），踩下脚踏开关 ——2 秒时助焊剂熔化冒泡，4 秒时钎料熔融并 “爬” 满接缝，立即断电；
3. 冷却成型：自然冷却 10 秒后，焊缝呈现银白色均匀光泽，无气孔、无焊瘤，直接进入后续刃磨工序。

效率对比：传统氧焊单把车刀焊接需 3-5 分钟，高频焊接仅需 15 秒（含上下料），单小时可焊 200-300 把，是传统工艺的 12-20 倍！

为什么说 “让人大开眼界”？看这些硬实力

1. 焊接质量：从 “靠经验” 到 “零缺陷”

• 合金不开裂：高频加热时间短（≤5 秒），硬质合金内部热应力来不及累积，开裂率从氧焊的 15% 降至 0.5% 以下；
• 刀杆不变形：刀杆仅接缝处局部受热，直线度误差≤0.02mm/m，无需二次校直；
• 切削测试：焊接后的车刀在切削 45# 钢（转速 800r/min）时，连续切削 500 件工件后刃口无崩裂，寿命比氧焊车刀提升 30%。

2. 操作门槛：新手也能当 “老焊工”

• 参数预设：针对不同型号合金（如 YT15、YG8）内置焊接程序，一键调用功率与时间；
• 可视化加热：红外测温仪实时显示焊缝温度（精度 ±3℃），超温自动断电；

• 手持定位：无需固定工装，肉眼对准即可，新手 1 小时即可熟练操作，合格率≥98%。

对比传统焊接：优势大到 “降维打击”

见过才知震撼：高频焊接重新定义车刀制造

• 车刀焊接产能从每天 800 把跃升至 5000 把，人工成本降低 70%；
• 因焊接质量提升，车刀退货率从 8% 降至 0.3%，客户投诉几乎为零；
• 甚至能焊接传统工艺 “不敢碰” 的超细车刀（刀头仅 3mm×5mm），拓展了精密加工的可能性。
